RS232定电流调光器操作说明
RS232定电流调光器操作说明

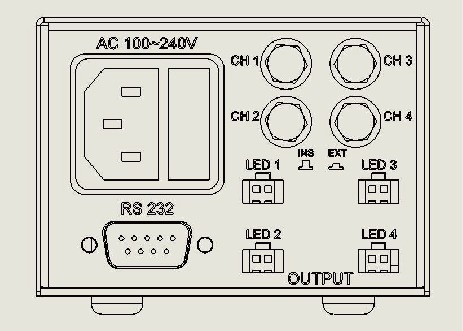

- 通过LED调光器控制面板上开关可切换手动旋钮(INS)或外部RS232程序控制(EXT)
- 为避免RS232字符数据传输发生「重叠」现象，传一组控制码后，应等待控制器回复握手码，再行传输下一组控制码
RS232端子脚位说明
Connector型式-
- LED控制器:SUB 9 pin 接头 (母头)
- RS232连接线:SUB 9 pin 接头 (公头)
接脚排列说明 :
- 请注意本控制器与电脑间之RS232信号传输线不需要跳线，请直接点对点连接即可
| 脚位 | 控制器端 | 电脑端 |
|---|---|---|
| 1 | 无 | 无 |
| 2 | 数据接收 | 数据接收 |
| 3 | 数据接收 | 数据接收 |
| 4 | 无 | 无 |
| 5 | GND | GND |
| 6~9 | 无 | 无 |
程序代码编写说明

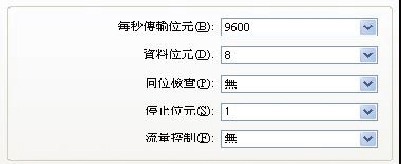

通讯协议:
- 波特率(Buad Rate):
9600 bps(Buad Rate) - 数据位:8
- 奇偶校验:无
- 停止位:1
- 流量控制:无
由电脑传送至控制器的资料格式如下 由电脑传送至控制器的资料格式如下 : 控制器以字符串模式控通道 +;，”+ 亮度值 + 换行符号"“ ” PS:注意亮度值范围为0~255，输入大于255将会视为255 (a).当控制器接收到第一个字符后，使用者必须在0.2秒内传送下一个字符，否则会回传E[0x0d][0x0a] (b).当控制器接收到结束字符[0x0a]“ ”后，如果指令正确，控制器会回传使用者入的字符串，例如: 将CH1的LED调到最亮，在RS232中的指令为 [电脑->控制器]:1,255[0x0d][0x0a] [控制器->电脑]:1,255[0x0d][0x0a] 将CH1的LED调到最暗，在RS232中的指令为 [电脑->控制器]:1,0[0x0d][0x0a] [控制器->电脑]:1,0[0x0d][0x0a] 将CH1设成100，CH2设成150，CH3设成200，CH4设成255 [电脑->控制器]:1,100,2,150,3,200,4,255[0x0d][0x0a] [控制器->电脑]:1,100,2,150,3,200,4,255[0x0d][0x0a] 将CH10的LED调到最暗，在RS232中的指令为 [电脑->控制器]:10,0[0x0d][0x0a] [控制器->电脑]:CH not Available![0x0d][0x0a] 通讯过程中错误或字符遗失超时 [电脑->控制器]:10[0x0d]0x0d] [控制器->电脑]:E[0x0d][0x0a]
