10bit RS232调光器操作说明

10bit RS232定电流调光器操作说明

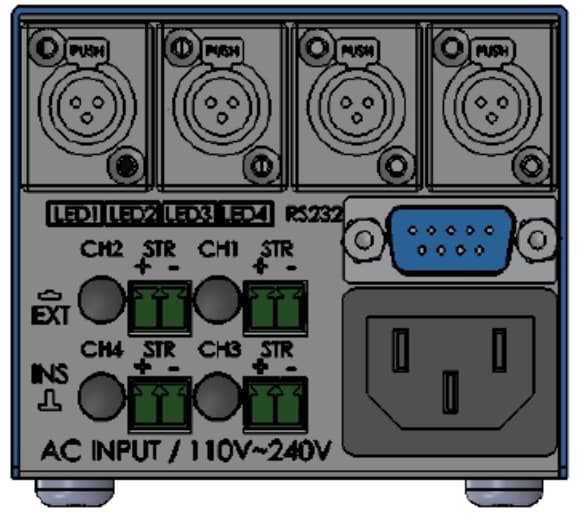

• 通过LED调光器控制面板上开关可切换手动旋钮(INS)或外部RS232程序控制(EXT)
• 为避免RS232字符数据传输发生「重叠」现象，传一组控制码后，应等待控制器回复握手码，再行传输下一组控制码

RS232端子脚位说明

Connector型式：

• LED控制器：SUB 9 pin 接头 (母头)
• RS232连接线：SUB 9 pin 接头 (公头)

接脚排列说明 :

• 请注意本控制器与电脑间之RS232信号传输线不需要跳线，请直接点对点连接即可

程序代码编写说明

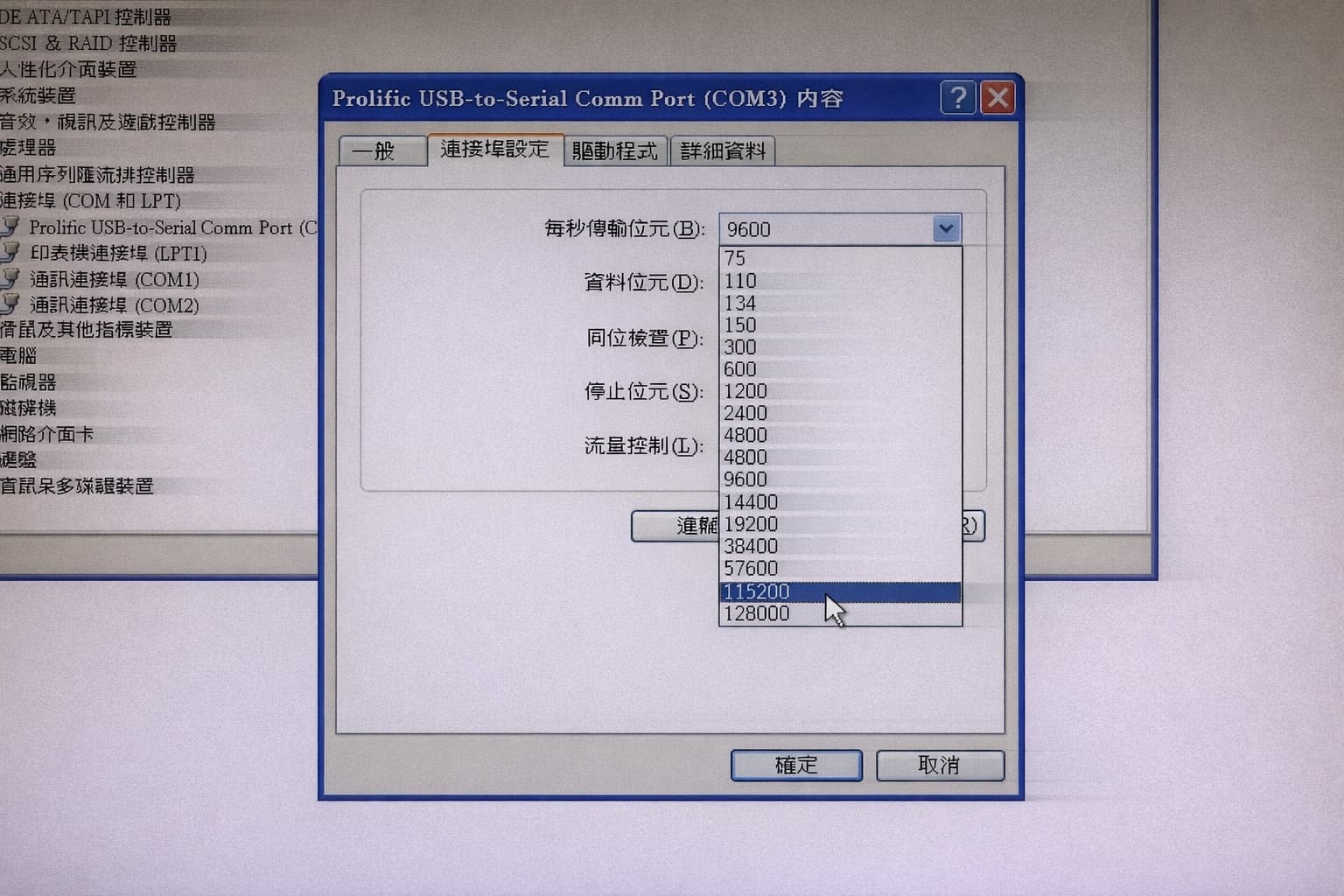

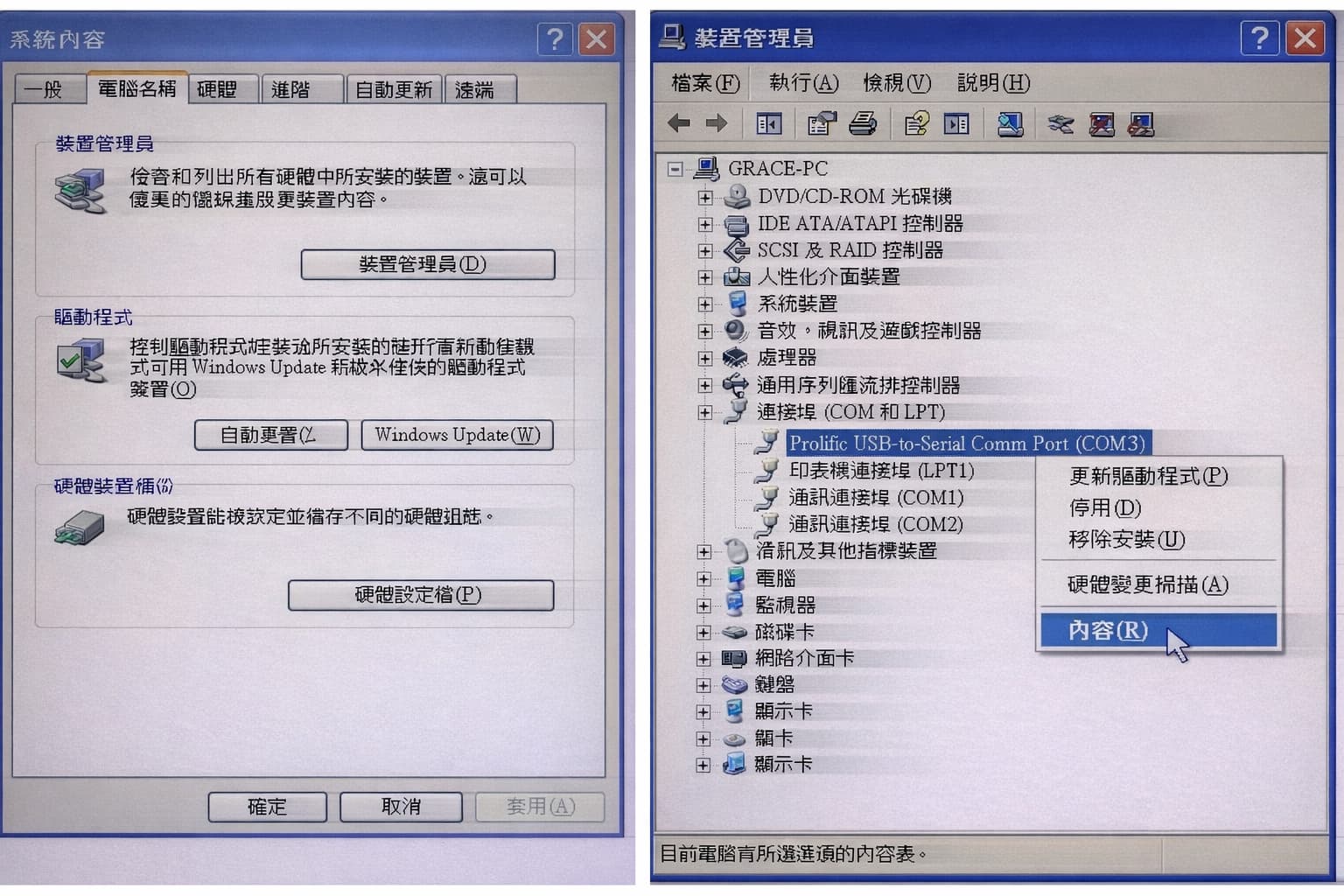

※ 10bit Baud Rate 设定为 115200bps，设备管理器及AccessPort都要修改

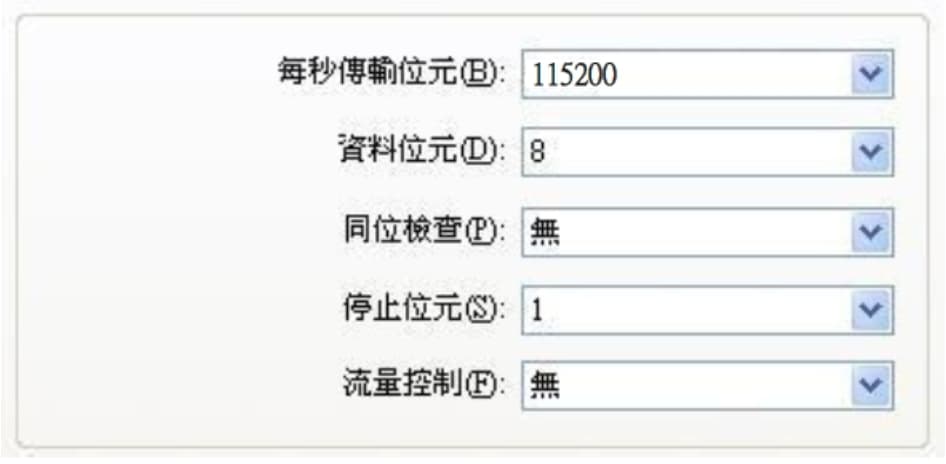

通讯协议：

• 波特率(Buad Rate)：115200 bps
• 数据位：8
• 奇偶校验：无
• 停止位：1
• 流量控制：无

由电脑传送至控制器的资料格式如下： 控制器以字符串模式控制通道 + ”，” + 亮度值 + 换行符号 PS：注意亮度值范围为0 ~ 1023，输入大于1023将会视为1023 (a).当控制器接收到第一个字符后，使用者必须在0.2秒内传送下一个字符，否则会回传E[0x0d][0x0a] (b).当控制器接收到结束字符[0x0a]后，如果指令正确，控制器会回传使用者传入的字符串，例如：

将CH1的LED调到最亮，在RS232中的指令为

[电脑 -> 控制器]：1,1023[0x0d][0x0a]

[控制器 -> 电脑]：1,1023[0x0d][0x0a]

将CH1的LED调到最暗，在RS232中的指令为

[电脑 -> 控制器]：1,0[0x0d][0x0a]

[控制器 -> 电脑]：1,0[0x0d][0x0a]

将CH1设成100，CH2设成150，CH3设成200，CH4设成255

[电脑 -> 控制器]：1,100,2,150,3,200,4,255[0x0d][0x0a]

[控制器 -> 电脑]：1,100,2,150,3,200,4,255[0x0d][0x0a]

将CH10的LED调到最暗，在RS232中的指令为

[电脑 -> 控制器]：10,0[0x0d][0x0a]

[控制器 -> 电脑]：CH not Available![0x0d][0x0a]

通讯过程中错误或字符遗失超时

[电脑 -> 控制器]：10[0x0d][0x0a]

[控制器 -> 电脑]：E[0x0d][0x0a]
