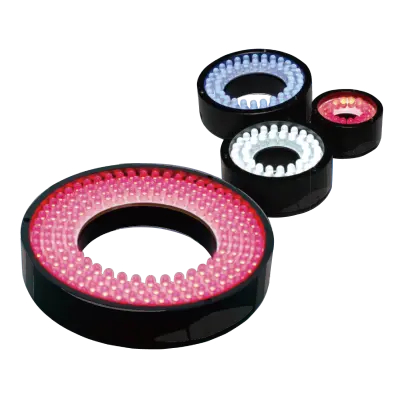

环形光源
依灯源种类、照射角度特性,有效工作距离自10~150mm
可依亮度需求选用一至多圈LED组成之环光
加上扩散片即可适合反射或不反射工件检测使用
搭配VISWELL调光器可作连续或频闪(strobe)照明使用
使用可挠性电路板装配,可准确变作任何角度、尺寸之环形灯源·提高亮度去除照明死角
尚有各种尺寸或定制化光源可供选用
型号说明
产品规格表
| 型号 | 颜色 | 角度 | 内/外径 | 消耗功率 | 建议工作距离 |
|---|---|---|---|---|---|
RL-1643 |
垂直角 | 16/43 | 6 - 35 | ||
| 低角 | 16/43 | 6 - 35 | |||
| 高角 | 16/43 | 15 - 45 | |||
RL-2850 |
垂直角 | 28/50 | 6 - 35 | ||
| 低角 | 28/50 | 10 - 30 | |||
| 高角 | 28/50 | 25 - 45 | |||
RL-2348 |
水平角 | 23/48 | 0 - 10 | ||
RL-3667 |
垂直角 | 36/67 | 30 - 100 | ||
| 低角 | 36/67 | 10 - 30 | |||
| 高角 | 36/67 | 25 - 80 | |||
RL-3667-ACD |
|||||
RL-4070 |
水平角 | 40/70 | 0-10 | ||
RL-5090 |
垂直角 | 50/90 | 60 - 100 | ||
| 低角 | 50/90 | 20 - 40 | |||
| 高角 | 50/90 | 20 - 40 | |||
RL-5790 |
水平角 | 57/90 | 0 - 10 | ||
RL-70100 |
水平角 | 70/100 | 0 - 10 | ||
RL-92122 |
水平角 | 92/122 | 0 - 10 | ||
HRL-3080 |
高角 | 30/80 | 60 | ||
HRL-50142 |
|||||
AL-50132 |
|||||
AL-75170 |
|||||
RL-1643-DIF |
- | ||||
RL-2850-DIF |
- | ||||
RL-3667-DIF |
- | ||||
RL-5090-DIF |
- |
备注:
白色
红色
蓝色
绿色
850nm红外线光
940nm红外线光
UV400nm
UV365nm
RGBW
